Was sind die 4 Arten von Gerüsten?

Die 4 Arten von Gerüsten: Eine direkte Antwort

Die 4 Haupttypen von Gerüst Im modernen Bauwesen werden verwendet: Rohr- und Kupplungsgerüste , Rahmengerüst , Systemgerüst (modular). , und Hängegerüst . Innerhalb des Systemgerüsts – dem heute vorherrschenden Gerüsttyp für mittlere bist große Bauprojekte – sind Ringlock, Cuplock und Kwikstage die drei am häufigsten verwendeten Subsysteme. Das Verständnis des Designs, der Tragfähigkeit und der idealen Anwendung jedes Gerüsttyps hilft Projektmanagern, Auftragnehmern und Beschaffungsteams bei der Auswahl des richtigen Systems für jede Baustellenbedingung.

Dieser Leitfaden behandelt alle vier Gerüsttypen ausführlich, vergleicht ihre wichtigsten Leistungsmerkmale und beschreibt die praktischen Faktoren, die die beste Wahl für Industrie-, Gewerbe- und Infrastrukturprojekte bestimmen.

Typ 1: Rohr- und Kupplungsgerüste

Rohr- und Kupplungsgerüste sind das älteste und vielseitigste Gerüstsystem immer noch weit verbreitet. Es besteht vollständig aus einzelnen Stahlrohren (Stützen, Riegel und Riegel), die durch im Gesenk geschmiedete oder gepresste Stahlkupplungen (auch Klammern genannt) verbunden sind. Da es keine vordefinierten Verbindungspunkte gibt, können Rohr- und Verbindungsgerüste so konfiguriert werden, dass sie zu praktisch jeder Strukturgeometrie passen – geschwungene Fassaden, unregelmäßige Grundrisse und komplexe Industrieanlagen.

Schlüsselkomponenten

• Standards: Vertikale Rohre, die alle Lasten über Bodenplatten auf den Boden übertragen.
• Hauptbücher: Horizontale Rohre verlaufen parallel zur Gebäudefront und verbinden die Stützen auf jeder Aufzugsebene.
• Riegel: Horizontale Rohre, die senkrecht zu den Riegeln verlaufen und Gerüstbretter oder -bretter tragen.
• Koppler: Rechtwinklige Kupplungen, Drehkupplungen und Muffenkupplungen, die Rohre in jedem gewünschten Winkel oder an jeder gewünschten Position entlang der Rohrlänge verbinden.
• Diagonalstreben: Rohre mit Drehkupplungen in beliebigem Winkel fixiert, um das Gerüst gegen seitliche Belastungen zu stabilisieren.

Wo Rohr- und Kopplergerüste hervorragende Leistungen erbringen

Rohr- und Kupplungsgerüste sind die bevorzugte Wahl für unregelmäßige oder historische Strukturen dort, wo keine zwei Felder gleich groß sind, für Gerüste rund um komplexe Industrieanlagen wie Prozessbehälter und Rohrgestelle sowie für Werft- und Offshore-Anwendungen, bei denen sich die Geometrie der Struktur, auf die zugegriffen wird, ständig ändert. Die völlige geometrische Freiheit hat ihren Preis: Der Aufbau ist langsamer und arbeitsintensiver als bei modularen Gerüstsystemen, und die Qualität des errichteten Gerüsts hängt stark von der Geschicklichkeit der Gerüstbauer bei der Platzierung der Kupplungen ab.

Typ 2: Rahmengerüst (H-Rahmengerüst)

Rahmengerüste – auch H-Rahmengerüste oder Maurergerüste genannt – werden aus gebaut vorgeschweißte Stahlrahmen die vertikal gestapelt und horizontal durch Querstreben und Plattformeinheiten verbunden sind. Jeder Rahmen ist eine starre Schweißbaugruppe, typischerweise in einer Durchgangs- oder Leiterkonfiguration, die in Standardhöhen und -breiten hergestellt wird.

Standardrahmenkonfigurationen

• Durchgangsrahmen: Ein offener rechteckiger Rahmen mit einer lichten Öffnung an der Unterseite, der es den Arbeitern ermöglicht, auf Bodenhöhe hindurchzugehen, ohne sich zu ducken. Häufig bei Maurer- und Putzarbeiten im Außenbereich.
• Leitergestelle: Ein Rahmen mit einer festen Leiter, die in den vertikalen Ständer integriert ist und den Arbeitern den Zugang zwischen den Ebenen ohne separaten Treppenturm ermöglicht.
• Schwerlast-Hochlastrahmen: Hergestellt aus Rohren mit größerem Durchmesser (Außendurchmesser 57 mm oder 60 mm) für Anwendungen mit hoher vertikaler Belastung wie Traggerüste und Lehrgerüste.

Vorteile und Einschränkungen

Rahmen Gerüst is Schnelle Montage bei einfachen, rechteckigen Projekten Denn durch den vorgeschweißten Rahmen entfällt die Notwendigkeit, an jedem Knoten einzelne Komponenten zusammenzubauen. Es wird häufig im Wohnungsbau, im gewerblichen Außenbau und im Trockenbau im Innenbereich eingesetzt. Nivellierstützen an der Basis und feststellbare Rollen an Rollgerüsttürmen ermöglichen die Anpassung an leicht unebene Oberflächen.

Die main limitation of frame scaffold is its feste Geometrie . Standardrahmenbreiten und -höhen können vor Ort nicht geändert werden, was es für komplexe Strukturformen oder Projekte, die nicht standardmäßige Feldbreiten erfordern, ungeeignet macht. Außerdem fehlt ihm die multidirektionale Aussteifungsfähigkeit modularer Gerüstsysteme, was seinen Einsatz in sehr großen Höhen oder unter hohen Stützlasten einschränkt.

Die Oberflächenbehandlung von Rahmengerüsten umfasst typischerweise Feuerverzinkung, Vorverzinkung oder Pulverbeschichtung. Pulverbeschichtete Rahmen können je nach Projekt- oder Kundenanforderungen in individuellen Farben geliefert werden – eine praktische Option für gut sichtbare Baustellen oder Baustellen mit Markenlogo.

Typ 3: Systemgerüst (modular).

Systemgerüste – auch Modulgerüste genannt – kommen zum Einsatz vorgefertigte Bauteile mit maßgenauen Anschlusspunkten , wodurch die stufenlose Einstellbarkeit von Rohr und Kupplung durch einen standardisierten Satz von Standards, Riegeln, Streben, Basisbuchsen und Plattformeinheiten ersetzt wird, die sich in vordefinierten Knotenintervallen schnell verbinden lassen. Systemgerüste sind heute weltweit der dominierende Gerüsttyp für mittlere und große Bau-, Industriewartungs- und Infrastrukturprojekte, da sie die Geschwindigkeit von Rahmengerüsten mit weitaus größerer Flexibilität in Geometrie und Tragfähigkeit kombinieren.

Die three most widely used system scaffold sub-types are ringlock, cuplock, and kwikstage. Each has a distinct connection mechanism, load profile, and regional market preference.

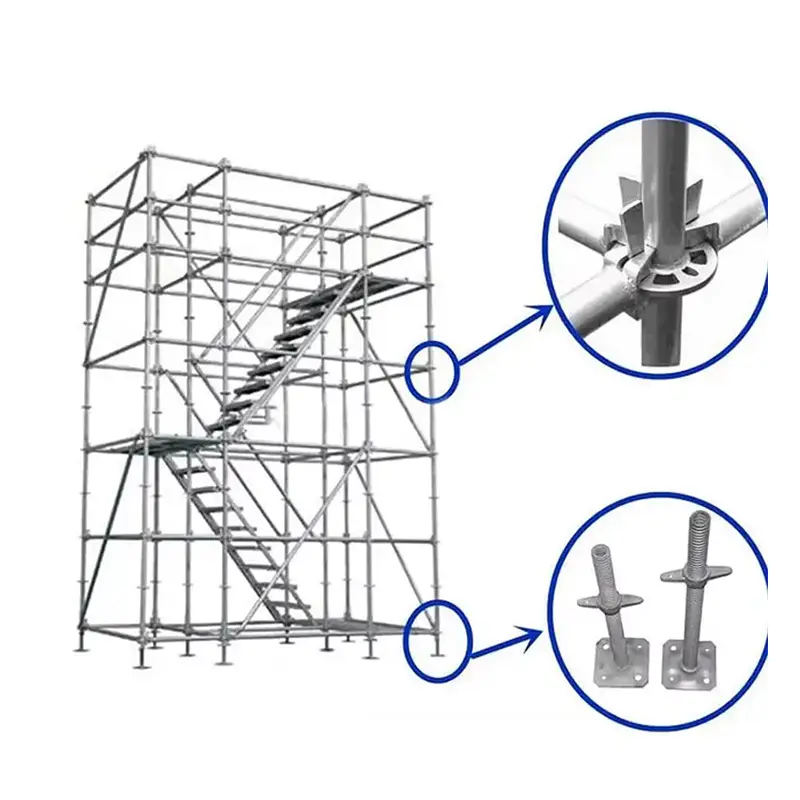

Ringlock-Gerüst

Ringlock-Gerüst – auch Rosetten-Gerüst oder Pin-Lock-Gerüst genannt – wird verwendet Vertikalständer mit kreisförmigen Rosettenplatten in regelmäßigen Abständen (typischerweise alle 500 mm) geschweißt. Jede Rosette verfügt über 8 gestanzte Schlitze, in die die Keilköpfe von Riegeln, Riegeln und Diagonalen eingesetzt und mit einem einzigen Hammerschlag verriegelt werden können. Diese Verbindungsfähigkeit in 8 Richtungen macht Ringlock zum geometrisch flexibelsten der modularen Gerüstsysteme.

• Die centralized load path through the rosette node minimizes eccentric stress and delivers überlegene Torsionssteifigkeit im Vergleich zu Bechersystemen.
• Die W60 heavy-duty ringlock system can achieve a maximum load capacity of 80 kN pro Einzelbein Dadurch eignet es sich für Brückengerüste, Autobahnabstützungen und schwere industrielle Stützkonstruktionen.
• Ringlock-Gerüste sind das bevorzugte System für komplexe Industriestandorte wie Raffinerien, Werften, Kraftwerke und Offshore-Plattformen, bei denen sich das Gerüst an gebogene Geräte, mehrstufige Rohrgestelle und nicht rechteckige Grundrissgeometrien anpassen muss.
• Material: hochfestes Stahlrohr, Außendurchmesser 48,3 mm (Standard) oder Außendurchmesser 60 mm (Hochleistung), typischerweise feuerverzinkt zum Korrosionsschutz.

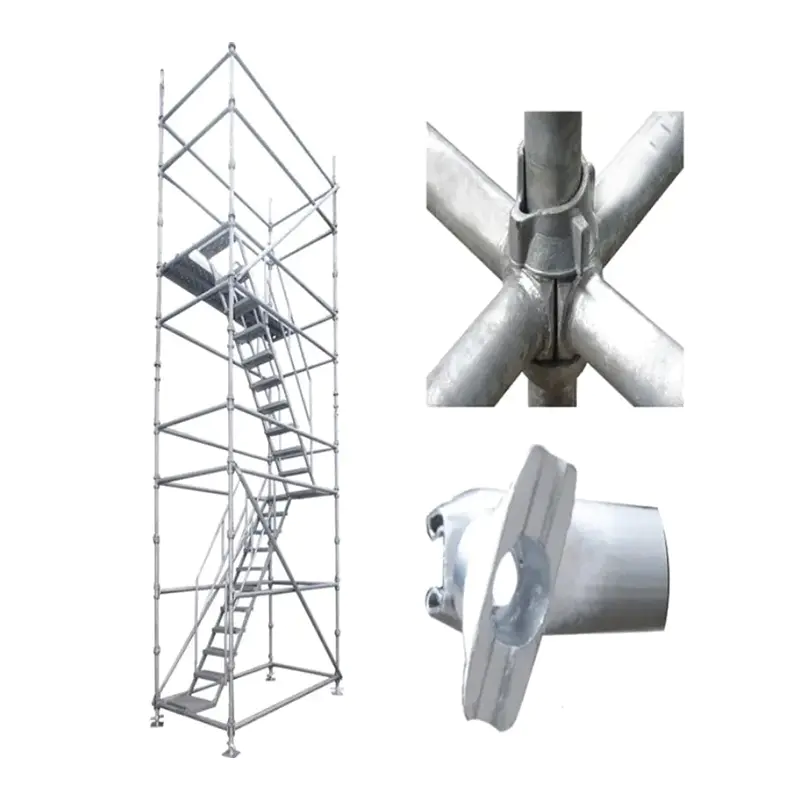

Cuplock-Gerüst

Cuplock Gerüst wurde in den 1950er Jahren als eines der ersten modularen Systeme entwickelt, das herkömmliche Rohre und Kupplungen bei sich wiederholenden, rechteckigen Projekten ersetzte. Seine Besonderheit ist ein Topfgelenk-Verriegelungsmechanismus : Jeder Knotenpunkt auf der vertikalen Stütze verfügt über eine untere feste Schale und eine obere verschiebbare Schale. Die T-förmigen Haken von bis zu 4 Riegeln oder Riegeln werden in die untere Pfanne gesteckt, die obere Pfanne über die Haken geschoben und mit 3–4 Hammerschlägen wird die Verbindung dauerhaft fixiert.

• Jeder Cuplock-Knoten verbindet bis zu vier Riegel oder Riegel, die Verbindungen sind jedoch auf rechte Winkel beschränkt – eine Einfachheit, die die Montage auf regelmäßigen, rechteckigen Strukturen beschleunigt.
• Cuplock wird häufig für Fassadenzugangsgerüste und Deckenschalungsstützsysteme verwendet, bei denen die Gerüstanordnung regelmäßig und sich wiederholend ist.
• Sein robuster Verriegelungsmechanismus macht ihn zu einem zuverlässigen Arbeitstier für anspruchsvolle Renovierungsarbeiten, Tiefbaukonstruktionen und Betonrahmenstützarbeiten.
• Cuplock-Komponenten sind in lackierter oder feuerverzinkter Ausführung erhältlich. Der verzinkte Cuplock funktioniert gut in Meeresumgebungen und in Umgebungen mit hoher Luftfeuchtigkeit, ohne dass er häufig neu beschichtet werden muss.

Kwikstage-Gerüst

Das Kwikstage-Gerüst – auch Quick Stage-Gerüst genannt – ist ein modulares System, das sich durch seine hohe Qualität auszeichnet V-förmige (dreieckige) Pressungen an den Vertikalständern vorgeschweißt. Riegel und Riegel werden durch schwerkraftbetriebene Keilschlösser verbunden, die diese Pressungen ohne Muttern, Schrauben oder lose Beschläge einrasten lassen. Das Ergebnis ist ein Gerüst, das von Arbeitern mit relativ einfacher Ausbildung nur mit einem Hammer aufgebaut werden kann.

• Kwikstage verwendet einfach fünf Hauptkomponenten : Ständer, Riegel, Riegel, Handläufe und Streben – wodurch die Teileverwaltung vor Ort minimiert und das Risiko von Montagefehlern verringert wird.
• Es ist das vorherrschende Gerüstsystem in Australien und Neuseeland, wo es etwa 80 % der gesamten Marktnutzung ausmacht, und ist auch in Südafrika und Südostasien weit verbreitet.
• Kwikstage ist die praktische Wahl für Fassadenarbeiten im privaten und gewerblichen Bereich , Mauerwerk, Malerarbeiten und allgemeine Wartungsarbeiten mit mäßigen Belastungsanforderungen.
• Sein unkompliziertes Verbindungsdesign verkürzt die Montagezeit und erleichtert die Handhabung für Auftragnehmer, die an repetitiven Projekten mit hohem Umsatz arbeiten.

Typ 4: Hängegerüst

Ein Hängegerüst – auch Hängegerüst oder Schaukelbühnengerüst genannt – ist eine Arbeitsbühne an der Spitze einer Struktur aufgehängt durch Seile, Drähte oder starre Aufhängungselemente, anstatt vom Boden nach oben getragen zu werden. Es handelt sich um die Standardzugangsmethode für die Außenwartung von hohen Gebäuden, Brücken und anderen Bauwerken, bei denen die Errichtung eines bodengestützten Gerüsts unpraktisch oder unwirtschaftlich wäre.

Gängige hängende Gerüstkonfigurationen

• Schaukelbühne (Zweipunktaufhängung): Eine horizontale Plattform, die an zwei unabhängigen Drahtseilen aufgehängt ist, die an auf dem Dach montierten Davitarmen oder Auslegerbalken befestigt sind. Wird zum Reinigen von Gebäudefassaden, zum Glasieren, Streichen und zum Anbringen von Verkleidungen an Hochhäusern verwendet.
• Mehrpunkt-Aufhängegerüst: An drei oder mehr Punkten aufgehängte Plattformen ermöglichen die Anpassung des Decks an gekrümmte oder unregelmäßige Fassaden.
• Fahrleitungsgerüst: Ein horizontales Drahtseil, das zwischen zwei Verankerungspunkten gespannt ist und an dem die Plattform aufgehängt ist – wird bei der Brückeninstandhaltung und bei industriellen Anwendungen eingesetzt.
• Auslegergerüst: Plattformen, die an Auslegerträgern auskragen, die aus der Gebäudefassade herausragen, und den Zugang zu überhängenden oder zurückgesetzten Fassadenabschnitten ermöglichen, die Schwenkbühnen nicht erreichen können.

Sicherheitsüberlegungen für Hängegerüste

Hängegerüstsysteme erfordern eine technische Zertifizierung der Hängeverankerungen, eine regelmäßige Inspektion der Drahtseile und Hebemechanismen sowie die strikte Einhaltung der Absturzsicherungsanforderungen für alle Arbeiter auf der Plattform. Da das Gerüst nicht durch Bodenverstrebungen stabilisiert werden kann, ist die strukturelle Integrität des Aufhängungssystems der wichtigste Sicherheitsaspekt – und muss nach jeder Änderung oder jedem Wetterereignis erneut überprüft werden.

Vergleich der 4 Gerüsttypen

Ringlock vs. Cuplock vs. Kwikstage: Detaillierter System-Scaffold-Vergleich

Für Käufer, die Gerüstmaterialien für Systeme beziehen, hängt die Wahl zwischen Ringlock, Cuplock und Kwikstage von der Projektkomplexität, den Lastanforderungen, den geografischen Marktnormen und den Gesamtbetriebskosten ab. Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen.

Wichtige Gerüstkomponenten, die jeder Käufer kennen sollte

Unabhängig davon, welcher Gerüsttyp gewählt wird, besteht jedes Gerüstsystem aus einem gemeinsamen Satz funktionaler Komponenten. Das Verständnis jedes Elements hilft Beschaffungsteams zu überprüfen, ob Lieferantenvorschläge vollständig und korrekt spezifiziert sind.

Primäre Strukturkomponenten

• Standards (vertikale Rohre): Die primary load-carrying members of the scaffold. All vertical loads from workers, materials, and equipment transfer through the standards to the base jacks and ground. Standards are produced in multiple lengths to allow the scaffold to be built up in lifts.
• Hauptbücher: Horizontale Elemente verlaufen parallel zur Gebäudefront, verbinden die Stützen an jedem Aufzug und stellen den primären horizontalen Lastpfad bereit. Die Riegellänge bestimmt die Feldbreite des Gerüsts.
• Riegel: Horizontale Elemente, die senkrecht zu den Riegeln verlaufen und die Gerüstbretter oder Terrassenelemente tragen, auf denen die Arbeiter stehen. Der Spiegelabstand bestimmt die strukturelle Eignung der Arbeitsplattform.
• Diagonalstreben: Geneigte Elemente, die das Gerüst gegen horizontale Belastungen durch Wind, exzentrische Belastung und versehentliche Stöße stabilisieren. Bei Modulgerüsten werden die Streben mit denselben Rosetten- oder Knotenpunkten wie die Riegel verbunden.
• Grundböcke (verstellbare Grundplatten): An der Unterseite der Ständer angebrachte Stahlschrauben mit Gewinde ermöglichen die Nivellierung des Gerüsts auf unebenem Boden. Eine Verlängerung über die maximal empfohlene Überstandslänge hinaus verringert die Tragfähigkeit des Standards erheblich.

Plattform- und Sicherheitskomponenten

• Gerüstbohlen / Stahldeckelemente: Die working surface of the scaffold, spanning between transoms. Steel decking units with integrated non-slip surfaces are preferred over timber planks for durability and long-term reuse.
• Geländer und Bordbretter: Obligatorische Absturzsicherungselemente an offenen Kanten von Arbeitsbühnen. Die Höhe der oberen Schiene wird durch die geltenden Sicherheitsnormen für jedes Land festgelegt.
• Treppentürme und Leiterzugangseinheiten: Spezielle Treppenturmbausätze, die in das Gerüstsystem integriert sind, ermöglichen einen sicheren, ergonomischen Zugang zwischen Aufzugsebenen und sind in den meisten modernen Bausicherheitsvorschriften für Gerüste ab einer definierten Höhe vorgeschrieben.
• Kupplungen und Muffenverbinder: Wird in Rohr-Kupplungs-Gerüsten und als zusätzliche Verbindungselemente in Modulgerüsten verwendet, um Ankerrohre, Fassadenanker und temporäre Aussteifungselemente am Hauptgerüstrahmen zu befestigen.

So wählen Sie den richtigen Gerüsttyp für Ihr Projekt aus

Die Auswahl des richtigen Gerüstsystems ist eine Entscheidung, die sich auf die Arbeitssicherheit, die Projektkosten, die Programmdauer und die Wiederverwendbarkeit des Gerüsts bei zukünftigen Projekten auswirkt. Die folgenden praktischen Kriterien leiten den Auswahlprozess.

Schritt 1: Definieren Sie die Strukturgeometrie

Wenn die zu gerüstende Struktur rechteckig und regelmäßig im Grundriss ist, bietet ein Rahmengerüst oder ein Cuplock/Kwikstage-Modulgerüst den schnellsten Aufbau zu den niedrigsten Kosten. Wenn die Struktur gekrümmte Wände, Rücksprünge auf mehreren Ebenen, komplexe Ausrüstung oder einen nicht rechteckigen Grundriss aufweist, ist ein Ringlock-Modulgerüst oder ein Rohr-Kupplungs-Gerüst die richtige Wahl.

Schritt 2: Legen Sie die Lastanforderungen fest

Gerüstarbeitsbühnen werden nach der maximalen Last klassifiziert, die sie pro Flächeneinheit tragen können. Für Zugangsgerüste nur mit Arbeitern und Handwerkzeugen ist ein leichteres System ausreichend. Für Maurerarbeiten, Betonsteinarbeiten oder die Lagerung schwerer Materialien auf dem Gerüst ist ein System mit höherer Kapazität – Ringlock oder Hochleistungs-Cuplock – erforderlich. Für Traggerüste und Traggerüste auf Ortbetonträgern ist die maximale Belastung pro Schenkel das maßgebende Kriterium und es sollte das Ringlock-Schwerlastsystem W60 oder das Traggerüstrahmensystem spezifiziert werden.

Schritt 3: Berücksichtigen Sie die Erektionsgeschwindigkeit und die Verfügbarkeit der Wehen

Bei Projekten, bei denen der Auf- und Abbau von Gerüsten eine entscheidende Rolle spielt, ist das Systemgerüst immer dem Rohr-Kupplungs-Gerüst vorzuziehen. Die werkzeuglose Montage und die Einfachheit der fünf Komponenten machen Kwikstage zum schnellsten System für unkomplizierte Projekte. Der Ringlock-Aufbau ist bei komplexen Strukturen etwa 30 % schneller als der gleichwertige Cuplock-Aufbau, da kein Verklemmen des Bechers mehr auftritt und die Keilverbindung selbstpositionierend ist. Wo qualifizierte Gerüstbauer rar sind, verringern einfachere Systeme das Risiko von Montagefehlern, die die strukturelle Integrität gefährden.

Schritt 4: Bewerten Sie die Oberflächenbehandlung und die Umgebung

In Meeres-, Küsten- oder Umgebungen mit hoher Luftfeuchtigkeit sind feuerverzinkte Gerüstkomponenten deutlich besser als lackierter Stahl und sollten als Standard angegeben werden. Bei Projekten, bei denen das Gerüst häufig an mehreren Standorten wiederverwendet wird, behalten verzinkte Komponenten ihren Korrosionsschutz durch wiederholte Montage- und Demontagezyklen bei, ohne dass es zu einer Verschlechterung des Lackfilms kommt, die bei weniger haltbaren Oberflächenbehandlungen auftritt.

Schritt 5: Bewerten Sie den technischen Support des Lieferanten

Bei komplexen Gerüstentwürfen – hohe Traggerüste, unregelmäßige Industriegerüste oder große Zugangsgerüste für Infrastrukturprojekte – sollte der Lieferant vor Beginn der Montage technische Zeichnungen, Lastberechnungen und eine Überprüfung des Entwurfs durch einen qualifizierten Ingenieur vorlegen. Lieferanten mit eigener Ingenieurskompetenz, ISO-zertifiziertem Qualitätsmanagement und dokumentierter Exporterfahrung sind die richtige Wahl für die internationale Beschaffung von Gerüstmaterialien.

Gerüstsicherheitsstandards und Qualitätszertifizierung

Gerüstmaterialien müssen den geltenden nationalen und internationalen Standards entsprechen, um auf regulierten Baustellen akzeptiert zu werden. Zu den wichtigsten Normen, die die Abmessungen, Materialeigenschaften, Belastungstests und Oberflächenbehandlung von Gerüstkomponenten regeln, gehören:

• EN 39 / EN 74: Europäische Normen für Gerüstrohre und -kupplungen, die die Stahlsorte, Rohrwandstärke, Maßtoleranzen und mechanische Prüfanforderungen regeln.
• AS/NZS 1576: Die Australian and New Zealand scaffold standard series, which governs both scaffold design and the performance of Kwikstage and other modular scaffold components widely used in those markets.
• OSHA 1926 Unterabschnitt F: Die US federal standard governing scaffold construction, use, and inspection on construction sites, establishing load ratings, platform width requirements, and fall protection provisions.
• CE-Kennzeichnung (Europa): Bestätigt, dass auf dem EU-Markt in Verkehr gebrachte Gerüstkomponenten den Struktur- und Sicherheitsanforderungen der geltenden harmonisierten europäischen Norm entsprechen.
• ISO 9001: Zertifizierung des Qualitätsmanagementsystems, die bestätigt, dass der Gerüsthersteller dokumentierte Produktionskontrollen, eingehende Materialkontrollen und Endproduktprüfungen durchführt – eine Grundvoraussetzung für die internationale Beschaffung.

Bei der internationalen Beschaffung von Gerüstmaterialien sollten Käufer Werkstestberichte für den bei der Komponentenherstellung verwendeten Stahl, Kopien der geltenden Produktzertifizierungen und Nachweise über Belastungstests des vorgeschlagenen Gerüstsystems durch Dritte anfordern. Diese Dokumente sind für die Zufriedenheit von Standortsicherheitsinspektoren und Bauaufsichtsbehörden in den meisten Gerichtsbarkeiten unerlässlich.
