Ringlock-Gerüstteile: Komponentenspezifikationen, Toleranzen und Kaufratgeber

An einem Montag kamen drei Container mit Ringschlossgerüsten an. Am Mittwoch hatte das Bauteam zwei davon abgelehnt – nicht weil der Stahl dünn oder die Verzinkung lückenhaft war, sondern weil die Hauptbuchblätter nicht in die Rosetten der bereits vor Ort stehenden Ständer passten. Auf dem Papier war es „das gleiche System“. In der Hand war es Schrott.

Das ist die tägliche Realität beim Kauf von Ringschloss-Gerüstteilen. Das System sieht universell aus, aber die Geometrie ist proprietär: Rosettenabstand, Schlitzbreite, Klingenprofil und Keildicke unterscheiden sich von Hersteller zu Hersteller Teile aus zwei unterschiedlichen Lieferketten passen selten zusammen . Kompatibilität geht vor Preis und vor Lieferzeit. Im Folgenden wird Schritt für Schritt erläutert, was die einzelnen Komponenten bewirken, welches Maß darüber entscheidet, ob sie passen, und was vor der Unterzeichnung einer Bestellung überprüft werden muss.

Ringlock-Gerüstteile im Überblick

Ein Ringschlossrahmen setzt sich aus sieben Funktionsgruppen zusammen. Lieferanten verkaufen sie separat und alle müssen aus derselben Geometriefamilie stammen.

Zusammen mit Schwellen, Leitern und Bordbrettern bilden diese Gruppen die gesamte Materialliste – vorausgesetzt, jede Linie wird nach dem Rosettenmuster eines Herstellers bestellt.

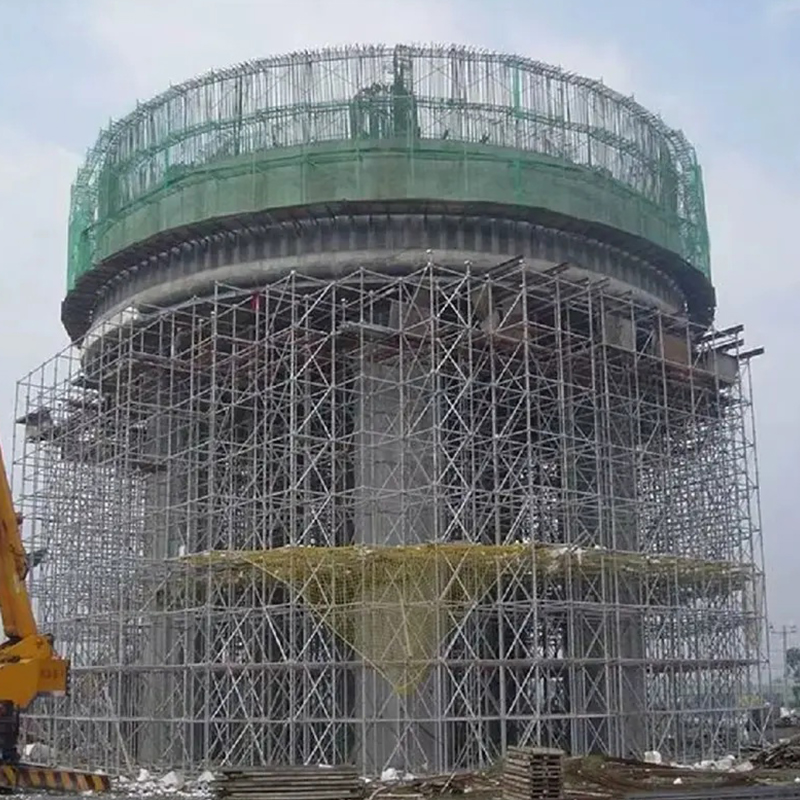

Feuerverzinktes Ringlock-Gerüst für schwere Infrastruktur Modulares Ringlock-System mit Rosetten-Keilverriegelung, Q345B-Stahl, feuerverzinkte Oberfläche und 8-Wege-Anschlüsse für Brücken- und Industrieunterstützung. Produkt anzeigen →

Vertikale Standards: Der Rosettenabstand legt das gesamte Raster fest

Der Vertikalständer ist das tragende Element. Die übliche Ringschlossgröße ist 48,3 mm Außendurchmesser mit einer 3,2 mm Wandstärke aus Q355B-Stahl, mit einem Zapfen an einem Ende zum Spleißen und in festen Abständen geschweißten Rosetten. Schwere Verbauvarianten sind bis zu einem Rohrdurchmesser von 60,3 mm erhältlich.

Bei den meisten Systemen beträgt der Rosettenabstand 500 mm und die Standardlängen reichen von 0,5 m bis 3,0 m in 500-mm-Schritten. Diese einzelne Zahl legt die Länge jedes Riegels, die Größe jeder Strebe, den Abstand jedes Bretts und die Höhe jedes Aufzugs fest. Wenn Sie das Modul ändern, ändert sich auch der gesamte Katalog.

Was ist zu messen, wenn die erste Palette landet?

• Rosettenabstand gemessen zwischen Schweißnahtmitten, nicht vom Rohrende aus.
• Schlitzbreite und Klingenstärke zusammen – ein 10 mm Schlitz mit einer 9,5 mm Klinge ist eine lose Verbindung.
• Rohrdurchmesser und Wandstärke mit Messschieber; 48,0-mm-Röhren werden häufiger als 48,3-mm-Röhren verkauft, als irgendjemand zugibt.
• Stutzenlänge und Stiftlochposition, denn ein kurzer Stutzen verwandelt eine Verbindung in eine dekorative Verbindung.

Riegel, Keile und Rosetten: Die Verbindung trägt die Last

Ein Ringriegel ist nicht verschraubt. Seine geschmiedete Klinge fällt in einen Schlitz in der Rosette und ein Keilstift wird nach unten getrieben, um sie zu verriegeln: ein Hammerschlag, keine losen Kupplungen. Die Rosette trägt normalerweise acht Schlitze im 45-Grad-Winkel , also treffen sich die Hauptbücher im rechten Winkel und die Klammern verlaufen diagonal vom selben Knoten.

Standardfeldlängen sind 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 und 3,07 m, und ein 2,07 m langes Feld mit einem Hub von 2,0 m ist die gebräuchlichste Arbeitskonfiguration. Ringschloss ist nur eines davon die vier wichtigsten Gerüstsystemfamilien ; Die anderen teilen die modulare Idee, aber nur Ring Lock standardisiert den Knoten selbst. Keile sind Verbrauchsmaterialien. Bestellen Sie also 5–8 % Ersatzteile, anstatt den Mangel am Oberhub zu entdecken. Achten Sie bei der Inspektion auf die Schweißnaht zwischen Schaufel und Rohr – gegossene Schaufeln reißen an der Schulter, geschmiedete Schaufeln verbiegen sich zuerst und können erkannt werden, bevor sie versagen.

Diagonale Klammern: Der Teil, der einen Bay Square erhält

Zwei Standards und zwei Hauptbücher bilden ein Scharnier. Die Klammer macht daraus eine triangulierte Struktur. Feldstreben bestehen normalerweise aus 48,3 x 2,5 mm großen Rohren mit festen oder drehbaren Köpfen, die auf die Feldbreite und Hubhöhe zusammen abgestimmt sind – eine 2,07 x 2,0 m große Strebe passt nicht auf ein 2,57 m langes Feld.

Die Entwurfspraxis sieht normalerweise eine vollständige Feldaussteifung im unteren Aufzug vor, dann werden die Felder in Abständen auf jeder Seite ausgesteift, mit planmäßiger Aussteifung auf Ankerebene. Das genaue Muster gehört zur Zeichnung des Designers, aber der Teil, der schief geht, ist normalerweise die Reihenfolge: Hauptbücher gezählt, Klammern vergessen.

• Stellen Sie sicher, dass die Strebe sowohl der Feldlänge als auch der Hubhöhe entspricht, nicht nur dem Feld.
• Überprüfen Sie den Durchmesser des Kopfstifts anhand des Rosettenschlitzes. Unterdimensionierte Stifte vibrieren aus.
• Gebogene Rohre ablehnen – ein 20-mm-Bogen zieht den Schacht aus der Lotlinie, während er verriegelt wird.

Wagenheberbasen, U-Köpfe und die Unterseite des Lastpfads

Bei einem verstellbaren Sockelheber handelt es sich um eine massive Schraube mit üblicherweise 38 mm Durchmesser und 600 mm Länge, die an eine 150 x 150 x 8 mm große Platte geschweißt ist und einen nutzbaren Verstellweg von etwa 300 mm bietet. Diese Einstellung dient der Nivellierung und nicht der Verlängerung des Rahmens: Die Tragfähigkeit sinkt, wenn die Schraube herausgezogen wird. Halten Sie daher das freiliegende Gewinde kurz und lagern Sie die Platte auf einem Sohlenbrett, das die Last verteilt.

An der Spitze gilt die gleiche Logik. U-Köpfe mit 150 x 150 mm großen Platten tragen Träger und Schalung, während Gabelköpfe H20-Holzträger in Position halten. Beide fallen in die Oberseite eines Ständers oder auf einen Zapfen, sodass der Kopf zum Rohr und nicht nur zur Last passen muss. Überprüfen Sie bei der Lieferung die Schweißnaht der Platte, rollen Sie die Schraube auf einer ebenen Fläche auf Geradheit und lehnen Sie lackierte Gewinde ab – Farbe verdeckt Risse und blockiert die Mutter.

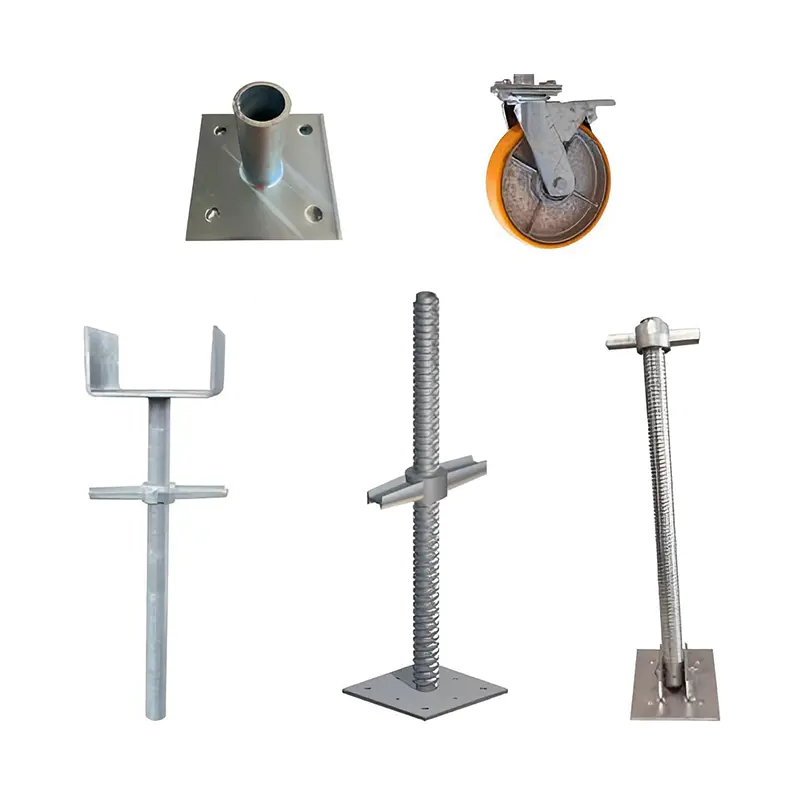

Verstellbarer Fußheber für Gerüste und Schalungsstützen Der Wagenheber mit Gewindesockel gleicht Bodenunebenheiten aus, lässt sich auf 50–300 mm verstellen, unterstützt 50–100 kN und passt auf Scheibenschloss-, Schalungs- und Standardgerüstsysteme. Produkt anzeigen →

Plattformen, Bordbretter und das Zubehör, das die meisten Bestellungen vergessen

Stahlbretter sind in der Regel 320 mm breit und haben Haken, die über den Riegel fallen, und jedes einzelne wiegt 12–18 kg, sodass es sich sowohl um eine manuelle als auch um eine strukturelle Entscheidung handelt. Bordbretter sind 150 mm hoch; Geländerpfosten und Doppelkupplungen bilden den Kantenschutz. Seitenhalterungen verbreitern die Plattform, ohne zusätzliche Standards hinzuzufügen, und hieraus resultiert tatsächlich ein Großteil des Produktivitätsgewinns bei einem Ringverschlusssystem.

Die Teile, die die Übergabe verzögern, sind fast nie die Hauptmitglieder. Es sind die Kleinen: Zapfen, Sicherungsklammern, Manschetten, Leitereinheiten, Verbindungsstücke und Gabelköpfe. Erstellen Sie die Stückliste Stück für Stück, eine Zeile pro Komponente, und der Mangel verschwindet.

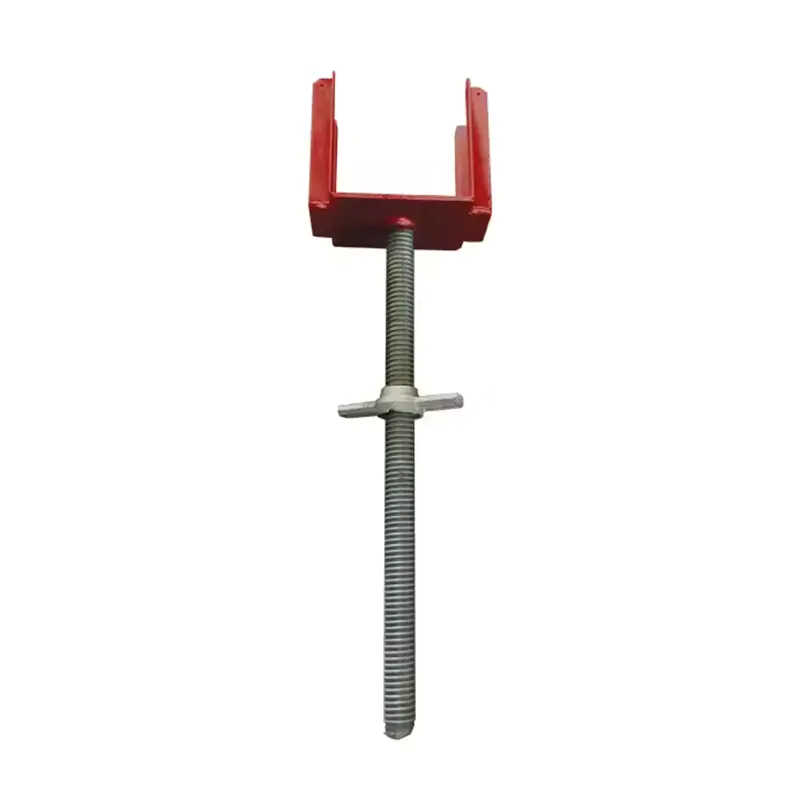

Gabelkopfunterstützung für Schalungsrippen und -träger Der Gabelkopf unterstützt Schalungsrippen und -träger mit einer Gewindeeinstellung von ±0,5 mm, Q235/Q345-Stahl und feuerverzinkter Oberfläche für großformatige Schalungen. Produkt anzeigen →

Stahlsorte, Verzinkung und Toleranzen: Was bei der Lieferung zu überprüfen ist

Zwei Bestellungen können auf einer Ladeliste identisch aussehen und sich nach zwei Jahren im Freien sehr unterschiedlich verhalten. Qualität, Wandstärke und Oberflächenbeschaffenheit erklären fast alle Unterschiede.

Normen geben die Bezugspunkte vor: EN 12810 und EN 12811 für Systemgerüste, BS 1139-5 auf dem britischen Markt, mit Arbeitsplattformen, die üblicherweise für die Belastungsklasse 3 (200 kg/m²) oder Klasse 4 (300 kg/m²) ausgelegt sind. Hyson gibt an, dass seine Gerüstproduktion folgt ISO 9001, BS 1139 und EN 74 , mit Schweißen nach AWS- und EN-Verfahren. Überprüfen Sie dann drei physikalische Dinge: Wandstärke am Rohrende, Geradheit über die gesamte Länge und Schweißspritzer im Inneren des Rohrs, die auf der darunter liegenden Plattform abplatzen.

Kauf von Ringschlossteilen: Eine kurze Checkliste vor der Bestellung

1. Überprüfen Sie zunächst die Rosettengeometrie – Steigung, Schlitzbreite und Lamellendicke – anhand des Systems bereits vor Ort.
2. Fordern Sie Werkszertifikate und einen Bericht über die Verzinkungsdicke an, kein Foto einer Palette.
3. Bestätigen Sie die Qualität Stück für Stück: Ständer und Riegel in Q355B, Bretter und Bordbretter häufig in Q235.
4. Vereinbaren Sie vor dem Versand ein Ersatzverhältnis für Keile, Stifte und Clips, nicht erst nach der ersten Lieferung.
5. Verpackung und Verladung prüfen: Bündel nach Länge, ein Ladeplan pro Container, Gewicht anhand der Rechnung überprüft.

Wenn Sie diese Checkliste lieber nicht bei einem Lieferanten anwenden möchten, den Sie noch nie geprüft haben, Senden Sie uns Ihre Feldgrößen, Hubhöhen und Lastklasse und wir werden mit einer Teileliste und einer Zeichnungsprüfung zurückkommen.

Ringschloss-Gerüstteile sind einfache Objekte in einem gnadenlosen System. Passen Sie die Geometrie an, passen Sie die Qualität und das Finish an und zählen Sie die Kleinteile in derselben Reihenfolge – diese drei Dinge entscheiden darüber, ob eine Lieferung montiert oder zurückgesendet wird.
